產品簡介

Product Introduction

    該系列泵系臥式單吸多級分段式離心泵，采用了節能產品的水力模型，完全按MT/T114-2005《煤礦用多級離心泵》設計和生產，按JB/T1051-93《多級清水離心泵  型式及基本參數》設計。該泵具有效率高、性能范圍廣、運轉平穩、噪音低、壽命長、安裝維修方便等優點。

　　D、DF、DY、MD系列自平衡型離心泵，分為單吸多級機構和雙吸多級機構，是我公司在D型單吸多級離心泵基礎上研制多年，開發成功的。該系列產品氣蝕性能好、運行平穩、易損件少、可靠性大大提高，用戶維護成本大大降低，從而降低泵的壽命周期成本。

　　可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質（或泵過流部件的材質）、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。泵允許進口壓力不大于0.6MPa 。

應用領域

Applications Areas

1) D型：D型泵供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。

2) MD型： MD型用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。

3) DF型：DF型泵供輸送不含固體顆粒、溫度為－20℃～105℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。

4)DY型：用于輸送不含固體顆粒、溫度為-20~105℃、粘度小于120厘的油類和石油產品。

產品特點

Product Feautres

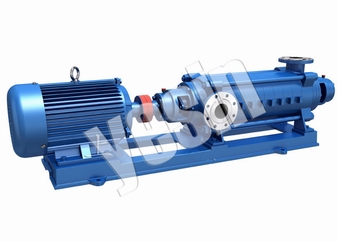

    D、MD、DF型泵系臥式、單吸、分段式多級離心泵。D型泵的吸入口為水平方向，吐出口為垂直向上；DF、MD型泵的吐出口和吸入口（如DF155－30的吸入口為水平方向）基本上為垂直向上。用拉緊螺栓將泵的吸入段、中段、吐出段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。

    該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸成為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

    泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

    軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。

    泵在運行中允許轉子在泵殼中軸向游動，該型泵一般采用滾動軸承、干油潤滑結構（D85-67、D155-67型泵可采用滾動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構）。

    該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針?lè)较蛐D(zhuǎn)。

GB/T5657-95《離心泵技術條件（Ⅲ類）》

JB/T1051-93《多級清水離心泵型式及基本參數》

MT/T114-2005《煤礦用多級離心泵》

GB/T13006《回轉動力泵水力性能驗收試驗1級和2級》

GB/T13007《煤礦用多級離心泵》

型號意義

Model Significance

例：D(DF、DY、MD) 600-60*6

D——表示多級清水離心泵

DF——表示礦用耐腐多級離心泵

DY——表示多級離心油泵

MD——表示礦用耐磨多級離心泵

600——表示設計點流量為600m3/h

60——表示設計點單級揚程為60m

6——表示級數為6級
